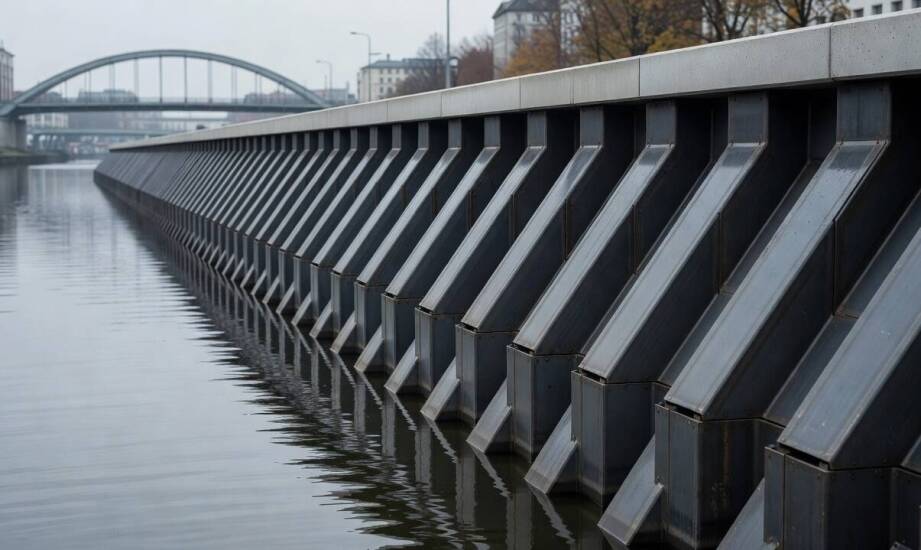

Jak stalowe przegrody przeciwwodne pracują jako stały element obiektów hydrotechnicznych

Silne parcie wody gruntowej oraz ogromne obciążenia pochodzące z ciężkiej infrastruktury hydrotechnicznej często wykluczają zastosowanie wyłącznie tymczasowych obudów wykopów. Warunki panujące w sąsiedztwie rzek czy zbiorników wodnych wymuszają budowę trwałych barier przeciwwodnych. W takich sytuacjach stalowe przegrody wykonane z grodzic stają się integralnym komponentem docelowego obiektu. Konstrukcja tego typu musi bezawaryjnie funkcjonować przez cały zaplanowany okres użytkowania inwestycji. Inżynierowie rezygnują z wyciągania profili po zakończeniu prac ziemnych, wykorzystując ich nośność i parametry izolacyjne w ostatecznym układzie statycznym budowli.

Jak przegroda z grodzic łączy uszczelnienie z funkcją nośną?

Stalowa bariera instalowana w gruncie łączy funkcję uszczelnienia z jednoczesnym przejęciem dużego parcia ziemi oraz naporu wód gruntowych. System nie służy wyłącznie do podpierania ścian głębokiego wykopu w początkowej fazie realizacji robót. Tworzy on zwartą powłokę blokującą niekontrolowany przepływ strumieni podziemnych, co bezpośrednio stabilizuje masyw otaczający wznoszoną budowlę. Budownictwo hydrotechniczne wykorzystuje ten mechanizm przy zaawansowanej regulacji koryt rzecznych, konstruowaniu nabrzeży portowych oraz podczas zabezpieczania komór technicznych czy wałów przeciwpowodziowych. Geometria stalowych profili, najczęściej typu U lub Z, bezpośrednio determinuje sztywność całego przekroju. Grubość blachy wynosząca od kilku do kilkunastu milimetrów gwarantuje przenoszenie wysokich momentów zginających wywołanych asymetrycznym obciążeniem środowiska zewnętrznego. Ciągłość połączeń wzdłużnych i precyzyjna integracja z żelbetową płytą fundamentową decydują o ostatecznej nośności całego układu.

Skuteczność bariery zależy od kilku ściśle określonych parametrów technicznych. Kształt stalowych zamków wymusza wydłużenie drogi przepływu cieczy, co silnie redukuje zjawisko filtracji. Zastosowane uszczelnienia bitumiczne lub materiały pęczniejące pod wpływem wilgoci minimalizują ryzyko powstawania jakichkolwiek przecieków. Precyzyjnie poprowadzone prace kafarowe zapewniają pełną ciągłość wbijanego lub wciskanego pasa materiału. Współpraca stalowych elementów z płytą denną wymaga zawsze szczelnego zabezpieczenia styku. Wykonawcy aplikują w tym miejscu specjalistyczne węże iniekcyjne, taśmy pęczniejące oraz pęczniejące masy uszczelniające, zapobiegając kapilarnemu podciąganiu wilgoci do wnętrza obiektu. Prawidłowo zakotwione ściany szczelne bardzo często stają się docelowym elementem oporowym nabrzeża, przenosząc ciężkie obciążenia eksploatacyjne przez wiele dekad użytkowania.

Kiedy bariera hydrotechniczna staje się stałym elementem?

Decyzja o włączeniu stalowych profili do docelowego układu statycznego zapada na wczesnym etapie analizy projektowej. Inwestor wymagający wzniesienia trwałej konstrukcji oporowej narzuca konieczność odpowiedniego przewymiarowania materiału. Konstruktorzy dobierają wówczas przekroje z uwzględnieniem postępującej korozji oraz pełnego zakładanego cyklu życia planowanego obiektu. Projekty hydrotechniczne niemal domyślnie traktują wbijane grodzice jako stały element nośny nabrzeży, doków oraz zaawansowanych umocnień brzegowych. Zaniechanie demontażu profili po zamknięciu etapu robót ziemnych obniża ryzyko rozluźnienia podłoża wokół wzniesionej budowli, zachowując nienaruszoną strukturę nośną gruntów słabonośnych.

Wysoki poziom zwierciadła wody oraz skomplikowany układ warstw geologicznych generują poważne wyzwania obliczeniowe. Zwiększone parcie hydrostatyczne narzuca obowiązek wykonywania szczegółowych analiz wytrzymałościowych w oparciu o wytyczne normy Eurokod 3. Inżynierowie często przewidują konieczność ustabilizowania wbijanych barier za pomocą stalowych ściągów lub wielopoziomowego rozparcia. Zmienne parametry podłoża wpływają na ciągłe wahania wartości parć czynnych i biernych, obciążając same zamki łączące poszczególne panele. Integracja stalowej zasłony przeciwfiltracyjnej z systemami odwadniania wymaga precyzyjnego zaplanowania sekwencji robót gruntowych. Woda otaczająca budowlę wywołuje stałą korozję elektrochemiczną powłoki. Proces ten przebiega najintensywniej w strefie falowania oraz rozbryzgu, wymuszając skompensowanie prognozowanych ubytków odpowiednim naddatkiem grubości stali jeszcze przed rozpoczęciem budowy.

Odpowiednie dopasowanie barier do specyfiki inwestycji

Realizacja trudnych inwestycji infrastrukturalnych pokazuje dobitnie wagę wczesnego planowania geotechnicznego. Sukces przedsięwzięcia wynika ze ścisłego dopasowania technologii posadowienia do docelowej funkcji wodnej oraz konstrukcyjnej wznoszonego obiektu. Trafny dobór sztywności stalowych profili, przemyślany wariant uszczelniania zamków i poprawne zintegrowanie bariery z główną bryłą zapobiegają późniejszym rozszczelnieniom. Budowle hydrotechniczne oparte na bezbłędnie zaprojektowanej przegrodzie zachowują stateczność przez cały zaplanowany czas eksploatacji, eliminując potrzebę wykonywania bardzo drogich napraw podwodnych.

Złożoność tych zjawisk w swojej codziennej praktyce inżynieryjnej uwzględnia Przedsiębiorstwo Robót Inżynieryjnych Żyrardów. Firma z Warszawy zajmuje się realizacją specjalistycznych robót fundamentowych, projektując oraz instalując stalowe bariery pełniące funkcję docelowych elementów oporowych i przeciwfiltracyjnych. Działania obejmują zróżnicowane inwestycje budowlane na terenie całego kraju, a dobór bezwibracyjnych lub wibracyjnych technologii pogrążania profili opiera się na szczegółowej analizie lokalnych warunków gruntowo-wodnych.
